Металлические сильфоны
Почему стоит выбрать нас?
Рынок сбыта
Наша продукция поставляется в Великобританию, Германию, Францию, Италию, Польшу, США, Канаду, Нидерланды, Швецию, Австрию, Новую Зеландию, Сингапур и Индию, обслуживая более 100 клиентов в автомобильной промышленности.
Наши Сертификаты
Компания China Welong была основана в 2001 году и сертифицирована по стандартам ISO 9001:2015 и API-7-1. Мы занимаемся разработкой и поставкой металлических деталей по индивидуальному заказу, используемых в различных отраслях промышленности.
Наши продукты
Основные возможности Welong включают ковку, литье в песчаные формы, литье по выплавляемым моделям, центробежное литье и механическую обработку. Материалы, с которыми мы работаем, включают чугунное литье, сталь, нержавеющую сталь, алюминий, медь, цинк и различные сплавы.
Наш сервис
У нас есть опытные сотрудники и инженеры, которые помогают в улучшении и модернизации производственных процессов для экономии затрат. Мы также можем помочь вам контролировать качество в процессе производства, проверять продукцию и отслеживать сроки поставки. Мы предлагаем разумные цены, обеспечиваем соответствие спецификациям и стандартам продукции и обеспечиваем эффективную упаковку.
Дверная рама стиральной машины
Товар: Дверная рама стиральной машины
Материал: нержавеющая сталь SS304
Вес:36кг
Процесс: Литье
Товар: Металлический сильфон
Материал: AISI 321+304
Вес:0.3кг
Процесс: экструзия+обработка+сварка
Товар: Задняя ступица цилиндра
Материал: SS304L
Вес:243 кг
Процесс:Ковка в открытых штампах+Механическая обработка
Товар: Паровой распылитель
Материал: нержавеющая сталь 316
Вес:2.8кг
Процесс: Механическая обработка
Описание продукции Литое мембранное кольцо — это широко используемый промышленный уплотнительный компонент, который находит широкое применение в различном оборудовании и системах. Ниже приведено описание литого мембранного кольца: Характеристики Высокая устойчивость к давлению: Литое мембранное кольцо изготовлено с использованием высокопрочного...
Дверная рама стиральной машины
Товар: Дверная рама стиральной машины
Материал: нержавеющая сталь SS304
Вес:36кг
Процесс: Литье
Деталь: Кольцо главного шкива
Материал: нержавеющая сталь 316
Вес:20 кг
Процесс: Ковка+Обработка
Что такое металлические сильфоны
Как правило, существует 3 вида металлических сильфонов, таких как металлические сильфоны, сильфоны компенсаторов и металлический гофрированный шланг. С развитием технологий, таких как обработка металла давлением и применение различных структурных сильфонов, соответственно появилось много методов изготовления сильфонов. Эти методы изготовления, например, гидроформовка, сварка-формовка и электроосаждение, другие методы, такие как резиновое и механическое выпячивание, мы не обсуждаем. Каждый метод имеет свою собственную особенность. Например, гидроформованные сильфоны имеют лучшую общую производительность; сильфоны, полученные прокаткой, подходят для большего диаметра; сварные сильфоны имеют лучшую упругую характеристику, а сильфоны, полученные электроосаждением, подходят для сверхвысокой точности и малого диаметра.
Постоянная эластичность
Трубки гофрируются с помощью формовочных инструментов под высоким давлением, а затем обрезаются до проектного размера. На следующем этапе пружинообразные металлические цилиндры спрессовываются в соответствии с заданными размерами (длина, внешний и внутренний диаметр). Это создает постоянную эластичность, необходимую для стабильной повторяемости движения. На последнем этапе сильфоны обезжириваются и пассивируются, т. е. на них наносится защитное покрытие от коррозии.
Функциональность без уплотнений
В реле давления металлический сильфон припаян или приварен к технологическому соединению. Другой его конец контактирует с передаточным механизмом. Это означает, что прибор имеет полностью бесшовную измерительную систему без необходимости использования каких-либо резиновых уплотнительных материалов, а риск утечки исключен. Эта особенность делает реле давления с металлическим сильфоном пригодными для широкого спектра применений. Надежность процесса также гарантируется с жидкими средами.
Постоянная точность
Металлический сильфон изменяет свою длину в соответствии с давлением. Когда достигается определенная точка переключения, он запускает функцию переключения через передаточный механизм. Если давление падает или снова повышается, сильфон возвращается к своей первоначальной форме, а контакт переключателя возвращается в исходное положение.
Сильфоны, сварные или гофрированные (формованные), используются в широком спектре промышленных применений. Ниже приведены несколько примеров:
Тензодатчики:Тензодатчик деформируется, когда на него воздействует определенная нагрузка в виде давления или деформации. Эта деформация обнаруживается тензодатчиком, через который протекает постоянный ток низкого напряжения. Изменение напряжения обнаруживается и отображается на панели управления. Над датчиком устанавливается сильфон для защиты от внешних воздействий.
Вакуумные прерыватели:Для переключения очень высоких напряжений на трансформаторных станциях и избежания искр необходимо предотвратить взрыв окружающей атмосферы. Это достигается путем удаления кислорода из области, где возникают искры. Для герметизации этих замкнутых объемов используются сильфоны, а внутренняя часть сильфонов либо откачивается, либо заполняется инертным газом.
Механические уплотнения:Эти уплотнения в первую очередь используются для закрытия внутренней части насоса от внешнего мира, чтобы предотвратить утечку. Механическое уплотнение устанавливается на валу насоса. При вращении вала насоса используется уплотнительный элемент, состоящий из неподвижного и вращающегося кольца. Для обеспечения достаточного давления на два кольца одно из них снабжено пружиной. Эта пружина также может быть в виде диафрагменного (сварного) сильфона.
Манометры:При измерении давления агрессивных жидкостей или газов манометр необходимо изолировать от потока. Для критических применений вместо трубки Бурдона в манометре используется мембранный разделитель. Это обеспечивает большую безопасность, так как агрессивная среда не будет протекать. Диафрагма является автономным датчиком, который передает смещение на измерительное устройство.
Датчики:В этом применении мембрана или гофрированные сильфоны полностью герметичны и заполнены определенным газом. Два электрических полюса проникают внутрь сильфона. Изменяя ток через эти полюса, можно регулировать температуру внутри сильфона. Расширение или сжатие сильфона используется в качестве привода для управления определенным движением.
Уплотнение клапана:Между корпусом и поднимающимся штоком используется сильфон, который полностью изолирует внутреннюю часть от внешнего мира.
Муфты для шаговых двигателей и серводвигателей:Гибкая часть, компенсирующая несоосность, выполнена в виде сильфона. Он обеспечивает отсутствие угловой разницы в позиционировании двух полумуфт, что необходимо для предельно точной точности позиционирования.
Выхлопные сильфоны:Работающие двигатели вызывают вибрации. Чтобы компенсировать эти движения и разницу температур, приводящую к тепловому расширению, для соединения выхлопных газовых труб с воронкой используются сильфоны.
Компенсаторы трубопроводов:В этом случае сильфоны формируются последовательно для поглощения тепловых перемещений и вибрации в трубопроводных системах, транспортирующих высокотемпературные среды, такие как выхлопные газы или пар.
Объяснение 3 основных типов металлических сильфонов
Формованные сильфоны, иногда называемые гофрированными сильфонами, представляют собой ряд трубок, созданных из одного листа металла. Производители создают формованные сильфоны, используя метод, называемый глубокой вытяжкой, процесс, который втягивает лист металла в формовочную матрицу.
Затем для создания серии трубок, из которых формируются формованные сильфоны, используется один из двух методов: холодная формовка или гидроформовка. Формовочный штамп может превращать различные типы металлов, такие как медь или никель, в формованные сильфоны. Сталелитейные заводы, цементные заводы и нефтеперерабатывающие заводы используют их в своих приложениях.
Производители создают сварные сильфоны, сваривая отдельные диафрагмы вместе. Как правило, при выборе между формованными и сварными сильфонами покупатель должен учитывать как стоимость, так и производительность.
Например, гидроформованные сильфоны имеют более низкую стоимость инструмента при массовом производстве, но их производительность может пострадать из-за снижения гибкости из-за такой жесткости. Сварные сильфоны и недороги в производстве, и демонстрируют некоторые более высокие эксплуатационные характеристики, хотя они не так прочны в сварных соединениях.

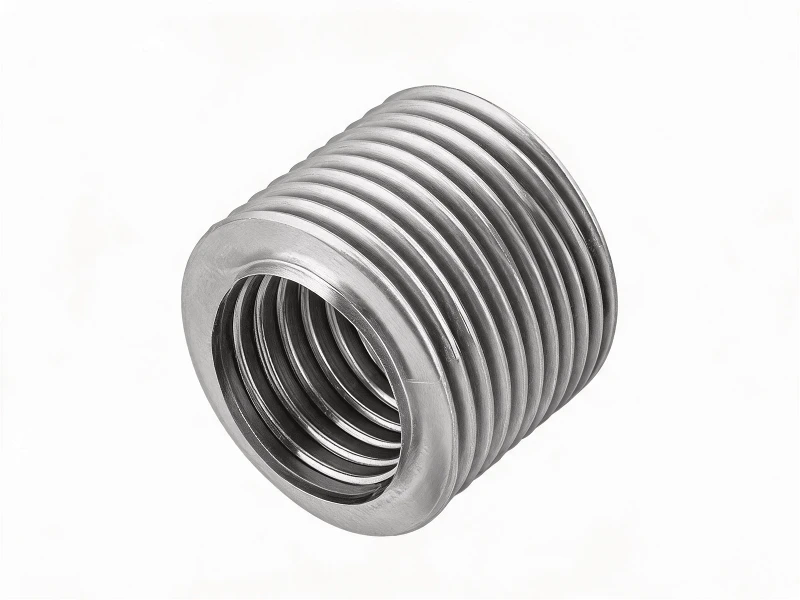

Производители создают электроформованные сильфоны, используя электрические токи и положительные и отрицательные аноды. Они помещают форму в раствор солей металлов вместе со сплавом, который будет составлять сильфоны. Электрический ток проходит через раствор, а положительные и отрицательные объекты осаждают выбранный сплав, например медь или никель, на форму.
Как изготавливаются металлические сильфоны
Конструкция сильфона
Металлические сильфоны и сильфонные компенсаторы используются в трубопроводных системах для поглощения теплового расширения. Каждый раз, когда трубопроводная система нагревается и остывает, сильфоны проходят один полный цикл. Изготовление металлического сильфона начинается с процесса проектирования. Желаемый жизненный цикл сильфона или компенсатора должен быть определен, чтобы указать толщину сильфона и необходимое количество слоев. Многослойный сильфон, как правило, является лучшим выбором для более длительного срока службы. В приложениях с минимальным движением или нечастыми циклами нагрева и охлаждения может быть удовлетворительным однослойный металлический сильфон. Многослойный металлический сильфон предпочтительнее, когда в трубопроводной системе присутствует вибрация, например, в морских выхлопах, выхлопах генераторов, выхлопах воздуходувок и насосах. Чтобы убедиться, что вы покупаете сильфонные компенсаторы у надежного производителя, всегда запрашивайте лист технических данных конструкции, который соответствует рекомендациям Ассоциации производителей компенсаторов (EJMA) 10-го издания.
Изготовление сильфонной трубки
Первый шаг в изготовлении металлического сильфона — изготовление трубки или трубок, которые должны быть гофрированы. Рулон или листовой материал точно разрезается на заданные размеры. Для многослойных сильфонов каждая внешняя трубка будет немного больше внутренней. Обычно многослойные сильфоны состоят из 2 или 3 трубок (слоев), но в зависимости от применения их может быть 5 трубок (слоев) или больше.
После резки листы сворачиваются в трубы. Необходимо следить за тем, чтобы трубы были идеально круглыми, чтобы они подходили для штампов, формирующих сильфоны. Для многослойных сильфонов каждая труба тщательно маркируется, чтобы они подходили друг другу после сварки.
После прокатки каждая труба сваривается швом с помощью автоматического продольного сварочного аппарата. Это критический этап в производстве сильфонов, так как некачественный шов может привести к расколу в процессе формовки. После сварки трубы проверяются, очищаются и телескопируются вместе.
Формирование мехов
Процесс гофрирования трубки может быть выполнен несколькими способами, наиболее распространенными из которых являются механическая штамповка и гидроформовка. Triad Bellows включает в себя процесс механического формования, который намного менее затратен, чем гидроформовка, и достигает аналогичных результатов с точки зрения утончения металла. Трубка помещается над штампом на машине для формования сильфонов. Машина запрограммирована на формирование гофрирования сильфона до точного проектного диаметра. Трубка вращается по мере расширения и сжатия штампов, создавая равномерное расширение без концентрированного утончения. После формирования заранее запрограммированного количества витков этот этап процесса завершается.
Процесс перемотки
Этап повторной прокатки является вторичным процессом, на котором форма сформированного металлического сильфона дорабатывается и подвергается холодной обработке до точной геометрии, определенной инженером-конструктором. Некоторые недобросовестные производители компенсаторов пропускают этот процесс и сжимают сильфоны до нужного размера в прессе, что может снизить эксплуатационные характеристики готовых сильфонов.
Сварка роликовыми швами
Процесс сварки роликовым швом включает в себя непрерывную серию перекрывающихся точечных сварных швов, используемых на многослойных сильфонах для соединения труб вместе в шейке сильфона. В зависимости от толщины материала и опыта сварщика это может быть или не быть необходимым. Армирующая лента также может быть включена в процесс сварки роликовым швом. Например, если сварщику необходимо приварить однослойный сильфон толщиной 0.016" к трубе, это может быть сложной задачей. Однако, если армирующая лента толщиной 0.062" приваривается роликовым швом к шейке сильфона толщиной 0,016", сварщик фактически приваривает трубу толщиной 0,078" к трубе, что упрощает сварное соединение и снижает вероятность утечек.
Обрезка горловины мехов
Специальные роторные ножницы используются для обрезки горловин сильфонов до точной длины. На касательной сильфона наносится окружная линия. Техник осторожно направляет сильфоны в лезвия роторных ножниц, следуя начерченной линии.
Расширение горловин мехов до нужного размера
Используя специальные машины для расширения сильфонов, можно подогнать горловины сильфонов под размер трубы или фланца. Сварщики, которые изготавливают металлические компенсаторы, подтвердят, что это важный шаг для получения наилучших сварных швов. Плотная посадка позволяет сварщику производить сварной шов одинакового размера с минимальным потенциалом утечек. Небрежная посадка с зазорами значительно увеличивает вероятность утечек.
Металлические сильфоны: различные материалы
Металлические сильфоны доступны в различных материалах, включая латунь, бронзу, бериллиевую медь, монель и нержавеющую сталь. Каждый материал имеет свои преимущества в зависимости от области применения.
Вот обзор того, какие материалы и когда следует использовать:
Латунные мехи
Латунь — традиционный и популярный материал для сильфонов с низкой стоимостью производства. Он легко паяется, даже современными бессвинцовыми припоями. Латунные сильфоны, пригодные для рабочих температур до 300ºF (150ºC), обычно используются в приложениях, включающих воздушную среду. Примерами служат механические высотомеры и термостатические сборки.
Бронзовые мехи
Бронза обеспечивает немного более высокую прочность на разрыв, лучшую коррозионную стойкость и лучшую электропроводность, чем латунь, при этом сохраняя низкую стоимость производства. Бронзу можно паять так же легко, как латунь, но ее также можно паять для использования в высокотемпературных приложениях. Бронзовые сильфоны часто используются в приложениях с большим объемом, таких как бытовая техника и оборудование HVAC.
Сильфоны из бериллиевой меди
Бериллиевая медь (BeCu) обладает превосходной прочностью на разрыв и электропроводностью по сравнению с другими материалами для сильфонов. Ее можно паять или пайку. Закаленная при старении бериллиевая медь часто используется в сборках сильфонов, которые затем можно подвергать термической обработке для максимальной размерной стабильности. Сильфон из бериллиевой меди предпочитают в приложениях, требующих небольшого размера корпуса и жестких требований к жизненному циклу, таких как аэрокосмические системы и приборы.
Монель-мех
Монель, сплав никеля, обеспечивает лучшую коррозионную стойкость, чем латунь, бронза или бериллиевая медь. Его обычно сваривают, но его также можно паять. Благодаря механическим свойствам, аналогичным бронзе, монель часто используют в коррозионных средах, например, содержащих пар или соленую воду.
Сильфоны из нержавеющей стали
Сильфоны могут быть изготовлены из различных нержавеющих сталей, наиболее распространенными являются стали серии 300. Нержавеющая сталь обладает превосходной прочностью на разрыв, что позволяет легче максимизировать ход и минимизировать размер упаковки. Она также обладает превосходной коррозионной стойкостью в различных средах и носителях. Обычно паяные или сварные, сильфоны из нержавеющей стали могут выдерживать высокие рабочие температуры. Области применения включают электрические прерыватели, системы передачи электроэнергии и промышленные элементы управления.
Никелевый сильфон
Никель — твердый материал с превосходной коррозионной стойкостью. Электроосажденные сильфоны изготавливаются из никеля, но этот материал также полезен в качестве коррозионно-стойкого покрытия для других типов сильфонов. Никель широко используется в аэрокосмической промышленности.
Распространенные области применения металлических сильфонных компенсаторов
Металлические сильфоны и компенсаторы обычно используются для управления и балансировки теплового расширения, скачков давления, вибраций, несоосности и других форм смещения в трубопроводах и оборудовании. Некоторые типичные применения включают:
Аэрокосмическая промышленность
Металлические сильфонные компенсаторы используются в выхлопных системах и топливных магистралях для обеспечения устойчивости и гибкости в суровых условиях.
Системы ОВиК
В системах отопления, вентиляции и кондиционирования воздуха эти соединения играют важную роль в компенсации теплового сжатия и расширения, вызванного изменениями давления и температуры.
Нефтехимический сектор
Металлические сильфоны и компенсаторы компенсируют перемещения и возмущения в трубопроводах, атомных электростанциях и другом оборудовании.
Генерация электроэнергии
Эти соединения используются для управления тепловым расширением и вибрациями в трубопроводных системах.
Медицинские приборы
Металлические сильфонные компенсаторы играют решающую роль в медицинском оборудовании, включая аппараты искусственной вентиляции легких, наркозные аппараты и хирургические роботы, где требуется точное управление движением.
Полупроводниковая промышленность
Они используются для управления движением и вибрациями в вакуумных лампах и других машинах.
Выбор правильных металлических сильфонов и компенсаторов имеет важное значение для обеспечения надежности и долговечности в различных промышленных применениях. При выборе материала следует учитывать следующие факторы:
Температура:Соединение должно выдерживать диапазон температур применения. Важно выбирать высокотемпературные компенсаторы, которые могут выдерживать ожидаемый диапазон температур, поскольку различные материалы имеют различные температурные пределы.
Коррозионная стойкость:В отраслях с едкими веществами крайне важно выбрать материал, устойчивый к коррозии. Такие материалы, как инконель, монель, инколой и нержавеющая сталь, обычно используются из-за их коррозионной стойкости.
Устойчивость к давлению
Металлический сильфонный компенсатор должен быть достаточно прочным, чтобы выдерживать рабочее давление. Важно выбрать материал, который может выдерживать ожидаемые изменения давления, поскольку разные материалы имеют разные показатели давления.
Гибкость
Материал должен быть достаточно гибким, чтобы выдерживать движение и вибрации. Такие металлы, как инконель, инколой, монель и титан, известны своей адаптивностью.
Расходы
Стоимость является важным фактором. Выбранный материал должен быть экономически целесообразным для применения, поскольку некоторые материалы дороже других.
Функция пожарных металлических сильфонов
Противопожарные металлические сильфоны используются для компенсации смещения трубопровода, гарантируя нормальную работу установленных трубопроводов. Во время установки противопожарные металлические сильфоны следует использовать в сочетании с резиновыми мягкими соединениями. Такое сочетание обеспечивает не только амортизацию, но и защиту. При покупке противопожарных металлических сильфонов важно выбирать продукцию известных брендов, чтобы гарантировать качество продукции. При использовании противопожарных металлических сильфонов следует учитывать следующие аспекты:
Давление
Проверьте фактическое рабочее давление металлических сильфонов и подробно изучите номинальный диаметр и номинальное давление. Это поможет определить, нужна ли сетчатая втулка из нержавеющей стали.
Размер
Точно измерьте номинальный диаметр металлического сильфона. Выберите подходящий метод соединения и размер на основе этого измерения и соответствующим образом отрегулируйте длину металлического сильфона.
Состояние
Рассмотрите фактические условия использования металлических сильфонов. Следуйте указанным производителем методам использования и этапам установки. Убедитесь, что соблюдены минимальные циклы изгиба и длина для компенсации осадки является подходящей. Должны соблюдаться надлежащие процедуры установки.
Температура
Для высокотемпературных применений отрегулируйте рабочее давление и температуру в соответствии со спецификациями металлических сильфонов. Определите правильный уровень давления на основе давления с поправкой на температуру.
Середина
Среда, транспортируемая через металлический сильфон, может иметь различные химические свойства. Поэтому выбирайте материал каждого компонента шланга на основе параметров коррозионной стойкости материала металлического сильфона.
Наш завод
Компания China Welong была основана в 2001 году и является профессиональным международным поставщиком услуг интегрированной цепочки поставок. Мы концентрируемся на промышленных металлических изделиях по индивидуальному заказу, стремясь предоставить миру лучшую цепочку поставок Китая. С момента основания мы предлагаем услуги по развитию и управлению поставщиками, контролю закупок, контролю качества в Китае для многих ведущих предприятий в области международного промышленного производства, бурения нефтяных скважин, аэрокосмической отрасли и высококлассного медицинского обслуживания.
Сертификаты
Часто задаваемые вопросы
В: Что такое мехи?
В: Что такое функция мехов?
В: Как изготавливаются мехи?
В: Какие материалы рекомендуются для металлических сильфонов?
В: Как долго служат мехи?
В: Каково максимально допустимое давление сильфона?
В: Каковы рекомендуемые методы соединения сильфонных узлов?
В: Какие типы концов требуются для приварки сильфона к ступице?
В: Что можно сделать, чтобы защитить металлические сильфоны от коррозии или сделать их биосовместимыми?
В: Что такое обратный изгиб?
В: Какие металлы можно использовать для изготовления сварных сильфонов?
Нержавеющая сталь: 304L, 316L, 321, 347, AM350
Никелевые сплавы: Inconel 600, Inconel 625, Inconel 718, Inconel X750, Hastelloy C276, Haynes 242
Титан: класс 5
В: Сколько циклов может выдержать сварной сильфон?
Сильфон, изготовленный из стали 304L, 316L, 321, 347 или титана, с вакуумом внутри, обычно рассчитан на срок службы менее 1,000,000 цикла.
Сильфон, изготовленный из AM350, Inconel 600, Inconel 625, Inconel 718, Inconel X750, Hastelloy C276 или Haynes 242, с вакуумом внутри, обычно рассчитан на более чем 1,000,000 циклов.
В: Как уменьшить силу сильфона для заданного прогиба?
Уменьшение толщины материала: самый простой метод, хотя он может сократить срок службы сильфона в зависимости от эксплуатационных требований.
Увеличение длины: добавление витков делает сильфон длиннее, что снижает усилие, если длина осевого хода остается неизменной.
Изменить материал: сильфоны из нержавеющей стали имеют схожее усилие, но титановые сильфоны будут иметь примерно половину усилия, чем сильфоны из нержавеющей стали AM350 или 316L.
